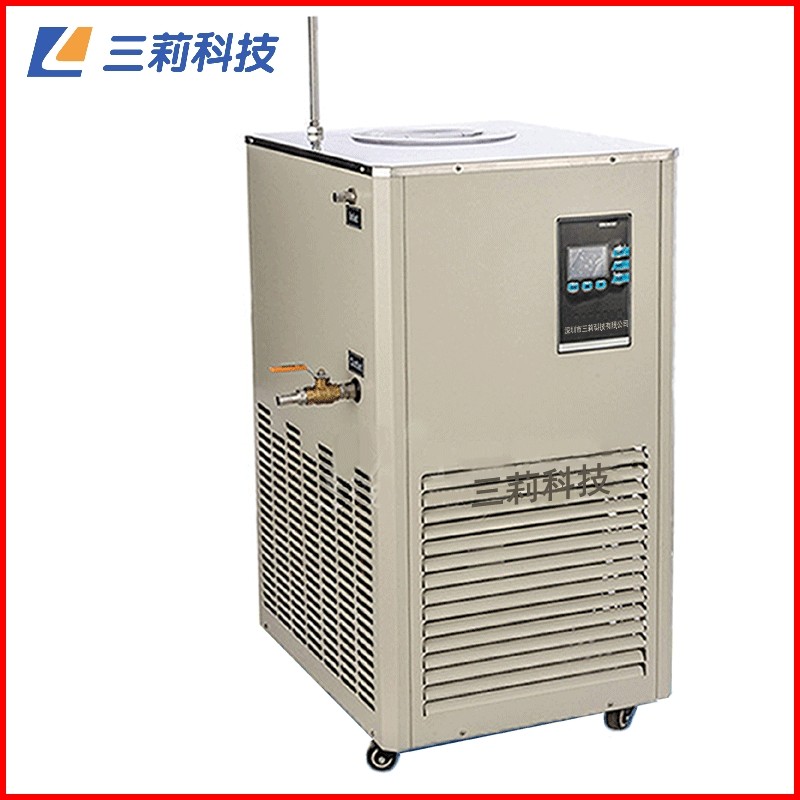

DFY-5/80低溫恒溫反應浴 低溫恒溫循環反應槽
工作原理
本產品是利用全封閉壓縮機機械制冷，冷卻槽內壁盤有冷卻銅盤管，制冷劑（氟利昂）通過水槽內壁的盤管不斷循環，對槽內冷媒進行冷卻，并通過內置循環泵進行內循環反應，或外接循環管路將冷媒輸送到配套設備夾層或冷凝盤管內，間接為反應器內物料進行降溫、對冷凝管接觸蒸汽進行冷卻、液化。
外循環時，從本產品的下出口管路連接到釜體或冷凝器的下方進口管路，循環液再從上循環口出來通過管路回到本產品的進口，形成一個完整的循環空間。一般可連接雙層反應釜的夾層、旋轉蒸發器、反應釜的冷凝盤管使用。
內循環時，將反應容器放入浴槽內固定，啟動加熱功能，可將冷媒溫度恒定在設定范圍；啟動磁力攪拌功能，將攪拌子放入物料內，可對物料進行磁力攪拌。
技術參數
名稱 | ||
型號 | DFY-5/80 | |
使用溫度范圍 | -80 ~室溫 | |
環境溫度 | 5 ~35 ℃ | |
環境濕度 | ≤70％通風 | |
電 源 | 單相220V/50HZ | |
安 全 保 護 | 延時、過電流、過熱 | |
顯示屏 | 液晶屏顯示、按鍵操作 | |
控溫精度 | ±0.1℃ | |
傳感器 | PT100 | |
整機總功率 | 3177W | |
壓縮機 | 規格 | 1P |
數量 | 2 | |
功率 | 1470W | |
制冷量 | 4648W | |
循環泵 | 功率 | 100W |
揚程 | 4-6M | |
流量 | 20-40L/min | |
壓力 | ≤0.4MPa | |
風冷冷凝器
| 功率 | 92W |
換熱面積 | 8㎡ | |
風量 | 1344m3/h | |
加熱功率 | 1500W | |
磁力攪拌功率 | 15W | |
制冷劑 | R22 | |
冷凝盤管 | Φ8銅管鍍鎳 | |
機體材質 | 冷板噴塑防腐 | |
水槽容積尺寸 | Φ220*180mm | 6.8L |
水槽內可用尺寸 | Φ185mm | |
上蓋開口 | Φ200mm | |
外循環接口 | 寶塔接頭外徑Φ12mm (面向機器左側） | |
機器占空間 | 460×482×(1012+立桿400)mm寬深高 | |
機器凈重 | 84KG | |
外包裝尺寸 | 565×470×1150mm 木箱0.31m3 | |
包裝重量 | 104KG | |
DFY系列低溫恒溫循環反應槽產品
規格 | 浴槽容積（升） | zui低溫度℃ | 規格 | 浴槽容積（升） | zui低溫度℃ |
DFY-5/10 | 5 | -10 | DFY-30/80 | 30 | -80 |
DFY-5/30 | 5 | -30 | DFY-30/120 | 30 | -120 |
DFY-5/40 | 5 | -40 | DFY-50/20 | 50 | -20 |
DFY-5/80 | 5 | -80 | DFY-50/30 | 50 | -20 |
DFY-5/120 | 5 | -120 | DFY-50/40 | 50 | -40 |
DFY-10/30 | 10 | -30 | DFY-50/80 | 50 | -80 |
DFY-10/40 | 10 | -40 | DFY-50/120 | 50 | -120 |
DFY-10/80 | 10 | -80 | DFY-100/30 | 100 | -30 |
DFY-10/120 | 10 | -120 | DFY-100/40 | 100 | -40 |
DFY-20/30 | 20 | -30 | DFY-100/80 | 100 | -80 |
DFY-20/40 | 20 | -40 | DFY-100/120 | 100 | -120 |
DFY-20/80 | 20 | -80 | DFY-200/30 | 200 | -30 |
DFY-20/120 | 20 | -120 | DFY-200/40 | 200 | -40 |
DFY-30/20 | 30 | -20 | DFY-200/80 | 200 | -80 |
DFY-30/30 | 30 | -30 | DFY-300/40 | 300 | -40 |
DFY-30/40 | 30 | -40 | DFY-300/80 | 300 | -80 |
可升級：密閉式低溫泵、正規防爆、普通防爆
