TFD03-01型分體注射泵70mm行程一支0.5μL～100μL注射器 微量注入泵
? 通道數：1
? 行程：70mm
產品詳情
★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

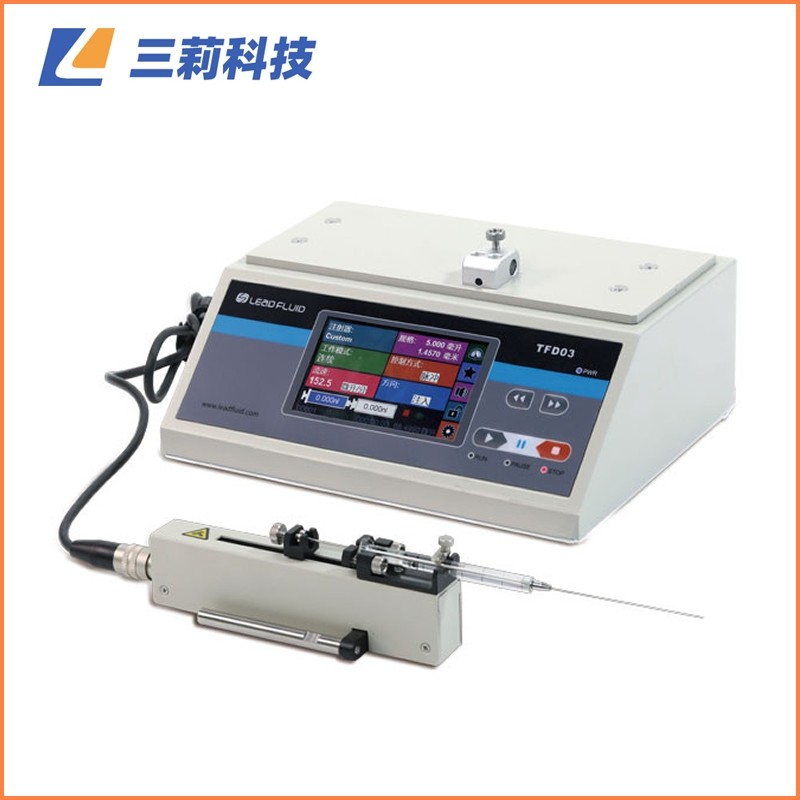

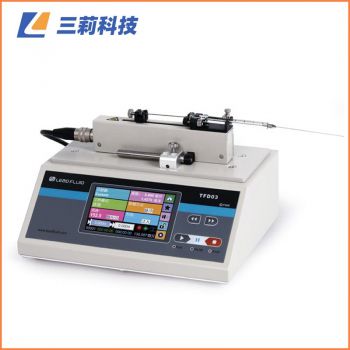

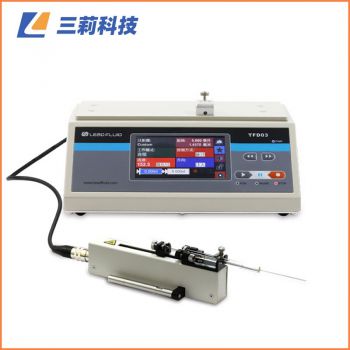

● TFD03-01型分體注射泵由控制器和執行單元兩部分組成，結構精巧，精度高，運行穩定；
● 控制器和執行單元分離，通過線纜連接，并配有快插接頭，方便拆裝，可以與其他儀器、設備聯合使用，例如腦立體定位儀；
● 執行單元可配合一支0.5μL～100μL的注射器，適合各種微量注入實驗；
● 更小的體積，更便于夾持。
功能及特點
? LF-Touch-OS軟件系統，運行穩.定.可.靠，功能強大
? 4.3寸彩色液晶觸摸屏操作，形象的動畫和圖標顯示，多彩的界面，常用的功能按鍵，使設備更加易用
? 多種工作模式選擇
? 控制器和執行單元分體設計，便于安裝固定
? 支持屏幕鎖定，按鍵靜音操作
? 按鍵配指示燈，工作狀態清晰明確
? 支持多種標準注射器，可自定義注射器
? 高精度控制
? RS485通訊，支持Modbus協議
? 外部信號控制啟停和方向
? 寬范圍電源輸入
技術參數
?工作模式：注射，抽取，注射后抽取，抽取再注射，連續循環
? 通道數：1
? 大行程：70mm
? 行程分辨率： 0.1905μm/μstep
? 線速度范圍：0.6096μm/min~91.44mm/min
? 線速度調節分辨率：0.6096μm/min
? 行程控制精度誤差：<±0.35%（行程>大行程的30%時）
? 額定線性推力：>1kgf
? 推力調節：1~100%任意可調
? 注射器規格： 0.5μL~100μL
? 注射器選擇：內置主要廠家，主要型號注射器供選擇；可使用自定義注射器，直接輸入注射器內徑
? 液量范圍：0.005nL/min～152.456μL/min
? 液量校正：通過校正程序獲得液量
? 顯示方式：4.3寸彩色液晶；同屏幕顯示傳輸液量，剩余液量，流量，運行方向，注射器規格等；動畫顯示運行狀態
? 操作方式：觸摸屏+常用功能按鍵
? 掉電記憶：保持掉電前設置參數
? 其他功能：暫停和停止；按鍵音提示；鎖定參數；快進和快退；顯示亮度調節
? 狀態信號輸出：1路指示啟停狀態，1路指示方向狀態
? 控制信號輸入：1路下降沿觸發啟動，1路下降沿觸發停止
? 通信接口：RS485，MODBUS協議
? 控制器外形尺寸：245x205x105mm
? 執行單元尺寸：173x24x52mm
? 重量（控制器+執行單元）： 2+0.25kg
? 適用電源：AC100～240V 50/60Hz
? 工作環境：環境溫度5~40℃，相對濕度<80%
注射器規格與流量參考表
注射器規格 | 注射器內徑(mm) | 小流量(nl/min) | 大流量(ml/min) |
0.5μl | 0.103 | 0.005 | 0.761 |
1μL | 0.146 | 0.010 | 1.531 |
2μL | 0.206 | 0.020 | 3.047 |
5μL | 0.3257 | 0.051 | 7.618 |
10μL | 0.485 | 0.112 | 16.893 |
25μL | 0.729 | 0.254 | 38.166 |
50μL | 1.03 | 0.507 | 76.190 |
100μl | 1.457 | 1.016 | 152.456 |
尺寸圖（單位：mm）
