GB10295平板熱流計法TCM-2A全自動導熱系數測試儀

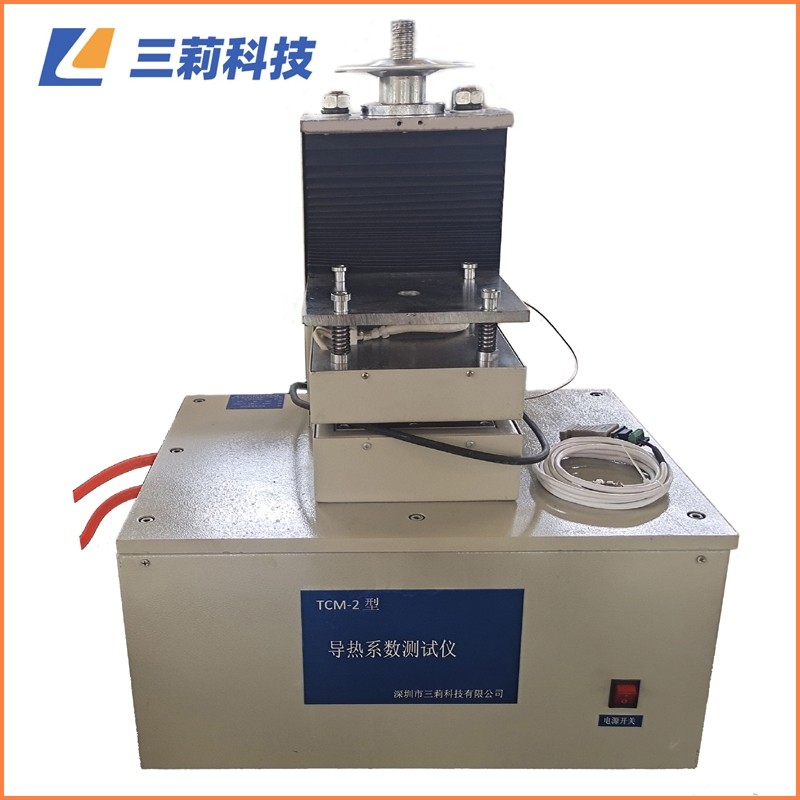

世諾TCM-2系列導熱系數測試儀（平板熱流計法）
一、世諾TCM-2系列導熱系數測試儀（平板熱流計法）概述
本儀器采用上流行的熱流計檢測導熱系數方法，配計算機實現全自動檢測，是在我公司原TCM-1基礎上重新優化設計而成，適應各種常見材料導熱系數的測試要求。
本儀器基于穩態平板法測試原理，在熱面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面，測量傳遞的熱流，再根據試樣的厚度和傳熱面積可計算導熱系數和熱阻。此測試方法簡便，快捷，重復性好。非常適用于材料傳熱方面的研究和開發。可用于塑料、橡膠、石墨、保溫材料等測試，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：
ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；
GB10295-2008絕熱材料穩態熱阻及有關特性的測定（熱流計法）。
二、世諾TCM-2系列導熱系數測試儀（平板熱流計法）主要技術參數
注：TCM-2C型號儀器是專測高導熱薄板樣（金屬片、石墨片等）的儀器。
序號 | 主要參數 | TCM-2 | TCM-2A | TCM-2B | TCM-2C |
1 | 導熱系數范圍 | 板狀樣0.015-5W/mk；圓柱狀樣3-500W/mk | 5-1000W/mk | ||
2 | 測試精度 | 優于5％ | 優于4％ | 優于4％ | 優于5％ |
3 | 熱板溫控 | 室溫-99.99 | 室溫-150.00 或室溫-300.00 | 室溫-150.00 或室溫-300.00 | 室溫-150.00 或室溫-300.00 |
4 | 冷面溫度 | 強制風冷 | 強制風冷 | 恒溫槽 (根據溫度選配) | 恒溫槽 (根據溫度選配) |
5 | 測試面尺寸 | 150*150 | φ60（或φ80） | φ60（或φ80） | 裝夾樣品寬60 |
6 | 實驗時間 | 約3小時 | 約3小時 | 約1.5小時 | 約1.5小時 |
7 | 護熱裝置 | 無 | 有 | 有 | 有 |
8 | 熱流量范圍 | 0.5-2000W/m2，分辮率0.25 W/m2。 | |||
9 | 測控系統 | 計算機自動測試 | |||
10 | 電源 | 220V；50Hz；功率小于1KW（不含恒溫槽） | |||
11 | 熱流計 | 采用WPY熱流計，熱流參數23.26w/m2*mV。 | |||
12 | 其它 | 采用有機玻璃防風罩，可直接觀察實驗過程。 | |||
13 | 配置 | 含TCM-2測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，需方自備電腦及打印機。 | 含TCM-2A測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，需方自備電腦及打印機。 | 含TCM-2B測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，需方自備電腦及打印機。 | 含TCM-2C測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，裝樣夾具壹套，需方自備電腦及打印機。 |
