少妇被粗大猛进进出出s小说,免费高清看电影,中文字幕乱码人妻无码久久,今夜无人入睡在线完整版电影

鍍液三價鉻快速分析儀 三價鉻檢測分光光度計

紫外分光光度計快速分析三價鉻鍍液中的三價鉻

前言

三價鉻鍍液中三價鉻的分析，目前采用硫代硫酸鈉滴定法和亞鐵滴定法。

采用硫代硫酸鈉滴定法時，用過氧化鈉將三價鉻氧化成六價鉻，然后用碘化鉀還原六價鉻，再用硫代硫酸鈉滴定單質碘，用過氧化鈉氧化三價鉻時，需煮沸20～30 m in，消耗時間過長。 采用亞鐵滴定法時，以硝酸銀作催化劑，用過硫酸銨將三價鉻氧化成六價鉻，然后用硫酸亞鐵滴定六價鉻，該方法也需要加熱煮沸較長的時間。

本文試驗了三價鉻鍍液中三價鉻的快速分析方法，用過硫酸銨氧化三價鉻，用分光光度法測定六價鉻的質量濃度。該方法，簡單快速，試劑用量少，準確度平行性好。

1. 設備及試劑

分光光度計 723CRT

電熱板

過硫酸銨，AR

冰醋酸，AR

無水醋酸鈉，AR

十二水合硫酸鉻鉀，AR

2. 測試過程

2.1 試劑配置

過硫酸銨溶液：50g/L 水溶液，現配現用

醋酸-醋酸鈉緩沖液：冰醋酸 90mL/L，無水醋酸鈉 130g/L

三價鉻標準溶液：稱取 2.884g 十二水合硫酸鉻鉀溶于 100mL 容量瓶中，該溶液含三價鉻 3.00g/L

2.2 標樣處理

1）用移液管吸取三價鉻標準溶液 0、1、2、3mL 于 4 只 100mL 容量瓶中；

2）各加入 20mL 過硫酸銨溶液（3.1），加熱沸騰 1~1.5min；

3）用水冷卻后加醋酸-醋酸鈉緩沖液 10mL，加水稀釋至刻度，搖勻得到不同質量濃度的標準溶液。

2.3 樣品處理

1）用移液管吸取 1mL 三價鉻鍍液于 100mL 容量瓶中；

2）其余步驟同 3.2 的 2）、3），最后得到一定質量濃度的樣品液。

2.4 紫外分光光度法測定

1）建立標準曲線：用 1cm 比色皿，以水作參比液，在波長 430nm 處測定不同質量濃度三價鉻標準溶液（3.2）的吸光度 A。以各標準溶液中三價鉻的質量濃度位橫坐標，對應的吸光度為縱坐標做圖，得到標準曲線。

2）樣品測試：用 1cm 比色皿，以水作參比液，在波長 430nm 處測定樣品液的吸光度 A，在標準曲線上查得三價鉻的質量濃度 c 樣。

2.5 計算

三價鉻鍍液中的三價鉻質量濃度=c樣*100 g/L

3. 測試結果

3.1 標準曲線

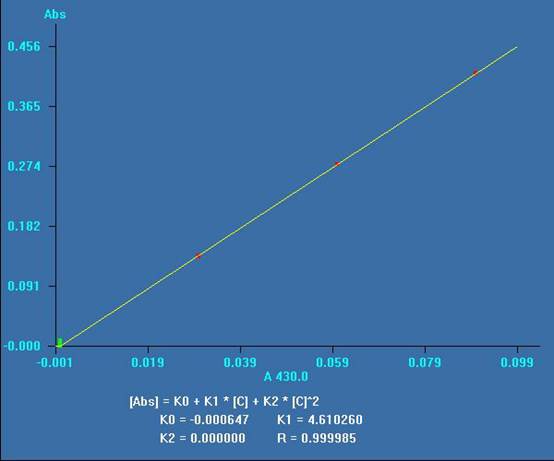

圖 1 為三價鉻標準溶液的質量濃度-吸光度 A 標準曲線。

方程：A=-0.000647+4.610260 ci ，相關系數 R=0.999985

圖 1 標準曲線

3.2 樣品測試結果

表 1 為 4 次樣品測試的結果，鍍液濃度在 2.09~2.35g/L 之間，4 次平行試驗的 RSD=5.23%。

表 1 樣品測試結果

4. 結論

采用過硫酸銨氧化，紫外分光光度法檢測進行三價鉻的測定方法比常規的方法快速、簡

單、平行性好。

參考文獻：

1、 郭崇武. 三價鉻鍍液中三價鉻的快速分析. 電鍍與精飾. 2009, 31 (1) : 41
